آلة الطحن الأسطوانية

ببساطة، مبدأ عمل المطحنة الأسطوانية يشبه مبدأ تشغيل الدوائر الخارجية على مخرطة. الفرق هو أن المخرطة تستخدم أداة تحول للقطع، في حين أن المطحنة الأسطوانية تستخدم عجلة طحن دوارة عالية السرعة للطحن، مما يوفر دقة تصنيع أعلى بكثير من المخارط العادية.

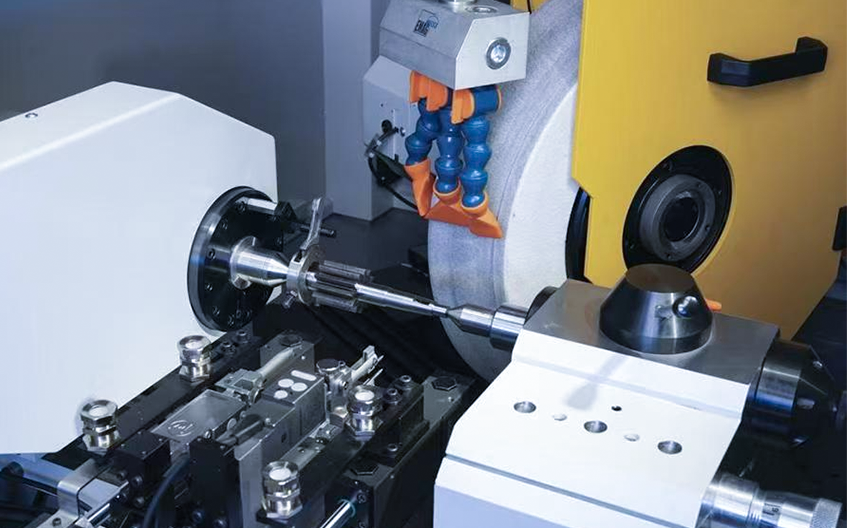

مبدأ العمل

يدفع غراب الرأس قطعة العمل إلى الدوران بسرعة ثابتة.
تعمل عجلة الطحن بسرعة عالية لإجراء قطع دقيق على سطح قطعة العمل.
تدفع طاولة العمل قطعة العمل للتحرك ذهابًا وإيابًا لإنهاء طحن الدائرة الخارجية بأكملها.

طاحونة أسطوانية عادية: قطعة العمل مدعومة بالمراكز، طاولة العمل متبادلة، عجلة الطحن تتغذى بشكل عرضي. مناسبة لأجزاء العمود العامة مثل أعمدة المحرك وأعمدة النقل.

المطحنة الأسطوانية العالمية: مجهزة بآلية طحن داخلية، قادرة على تصنيع قطع العمل المدببة. يتم تطبيقه على الأعمدة التي تتطلب تصنيع دوائر داخلية وخارجية متكاملة وأعمدة مدببة.

طاحونة أسطوانية باستخدام الحاسب الآلي: يتم التحكم فيه عن طريق نظام CNC، ويدعم الارتباط متعدد المحاور، وتلبيس العجلات الأوتوماتيكي، والتعويض الدقيق. مثالية للأعمدة ذات الأشكال الخاصة عالية الدقة والإنتاج الضخم للأعمدة القياسية.

المطحنة الوجهية والأسطوانية: يطحن الدائرة الخارجية ووجه نهاية قطعة الشغل في وقت واحد. يستخدم لأعمدة الخطوة وأعمدة التروس والأجزاء الأخرى التي تتطلب عموديًا بين الوجه النهائي والدائرة الخارجية.

المزايا الأساسية: الفوائد الرئيسية

01

دقة تصنيع فائقة للغاية لمتطلبات الدقة المتطورة

المطاحن الأسطوانية عبارة عن معدات معالجة عالية الدقة لأجزاء العمود، وهي قادرة على التصنيع الدقيق على مستوى الميكرون. تصل استدارتها إلى 0.001 مم، ويتم التحكم في التسامح الأبعاد ضمن ± 0.002 مم، ويمكن أن تصل خشونة السطح إلى مستوى المرآة Ra 0.02μm. إنها مثالية لتصنيع المكونات عالية الدقة مثل المغازل الدقيقة، ومسامير الرصاص، وأجزاء الطيران.
02

توافق قوي مع قطع العمل المتنوعة

تتميز هذه الآلة بنطاق معالجة واسع. مع طرق التشغيل المختلفة والتركيبات الخاصة، يمكنها معالجة الأعمدة المتدرجة، الأجزاء المدببة، الأعمدة اللامركزية، والأسطح الطرفية لقطع العمل. تتوفر أيضًا المطاحن الأسطوانية العامة لطحن الفتحات الداخلية، مما يلبي بسهولة متطلبات المعالجة لمختلف قطع العمل ذات الأشكال الخاصة.
03

مسند تحديد المواقع المستقر مع التركيز الفائق

من خلال اعتماد موضع طرف الثقب المركزي، فإنه يضمن بشكل فعال التركيز بين الدائرة الخارجية لقطعة العمل والفتحات المركزية. يظل مرجع تحديد الموضع الموحد دون تغيير بعد التثبيت المتكرر، وهو ما يناسب المعالجة المستمرة متعددة العمليات. لا يمكن مطابقة ميزة تحديد الموقع هذه بالمطاحن غير المركزية.
04

تعمل الترقية الذكية باستخدام الحاسب الآلي على تحسين قدرة المعالجة بشكل كبير

تمت ترقية المطاحن الأسطوانية CNC وظيفيًا بالكامل. إنهم يحققون طحنًا متتابعًا للمقاطع المعقدة مثل أعمدة الكامات وأعمدة الكرنك، ويدعمون تلبيس العجلات الأوتوماتيكي وتعويض التآكل. يمكن تبديل أنواع قطع العمل بسرعة عن طريق تغيير البرامج، مما يتناسب تمامًا مع الإنتاج الضخم المرن.
